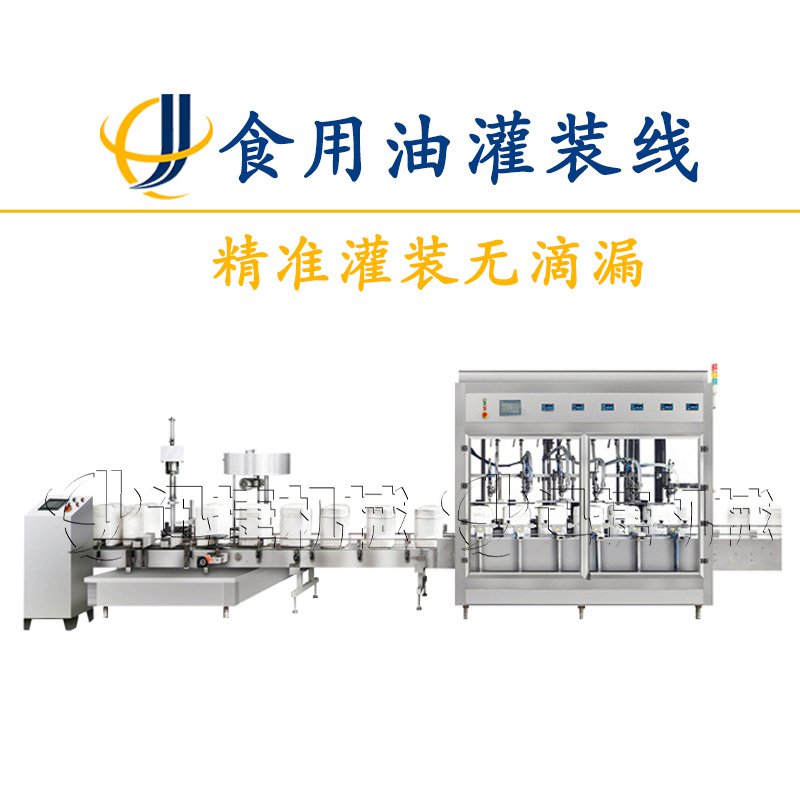

食用油灌裝生產流水線梯形圖控制程序設計、調試。

一、灌裝線PLC程序設計
(1)系統通過開關設定為自動操作摸式，一旦啟動，則傳送帶的驅動電動機啟動井一直保持到停止開關動作或滋裝設備下的傳感器檢測到一個瓶子時停止;瓶子裝滿飲料后，傳送帶馭動電動機必須自動啟動，并保持到又檢測到一個瓶子或停止開關動作。
(2)當瓶子定位在灌裝的位置時，停頓ls灌裝設備開始工作.湘裝過程為5s，灌裝過程應有報告顯示，5s后停止并不再顯示報警。
(3)用兩個傳感器和若干個加法器檢側并記錄空瓶數和滿瓶數。一旦系統啟動，必須記錄空瓶數和滿瓶數，設多不超過99 999999瓶。
(4)可以手動對計數值清零(復位)。
二、灌裝線PLC程序調試
(1)如果以每24瓶為一箱，要求生產過程中隨時記錄合格產品的箱數，程序必須做出相應的修改。
(2)如果產品以每瓶重500g為標準，通過稱重檢查產品合格與否，產品重量經傳感器以模擬信號輸人PLC，采樣、檢測程序應進行定制化設計
